1. 先辩一辩：CPO 真的是终局吗

这两年你只要参加任何一个互连技术的会，总能听到一种论调： CPO（Co-Packaged Optics）是终局，其它一切都是过渡。说这话的人通常还会补一句：物理距离决定损耗，光引擎离 die 越近越好，所以合封是必然。

我不同意。准确地说，我不同意的是这个推理里偷偷塞进去的那个假设—— “电通道要短”和”光引擎要和 ASIC 绑死”是两件事，前者是物理，后者是工程选择，你把工程选择说成物理必然，这就有问题了。

先问一个问题：光引擎和交换芯片焊死在一起，坏了怎么办？

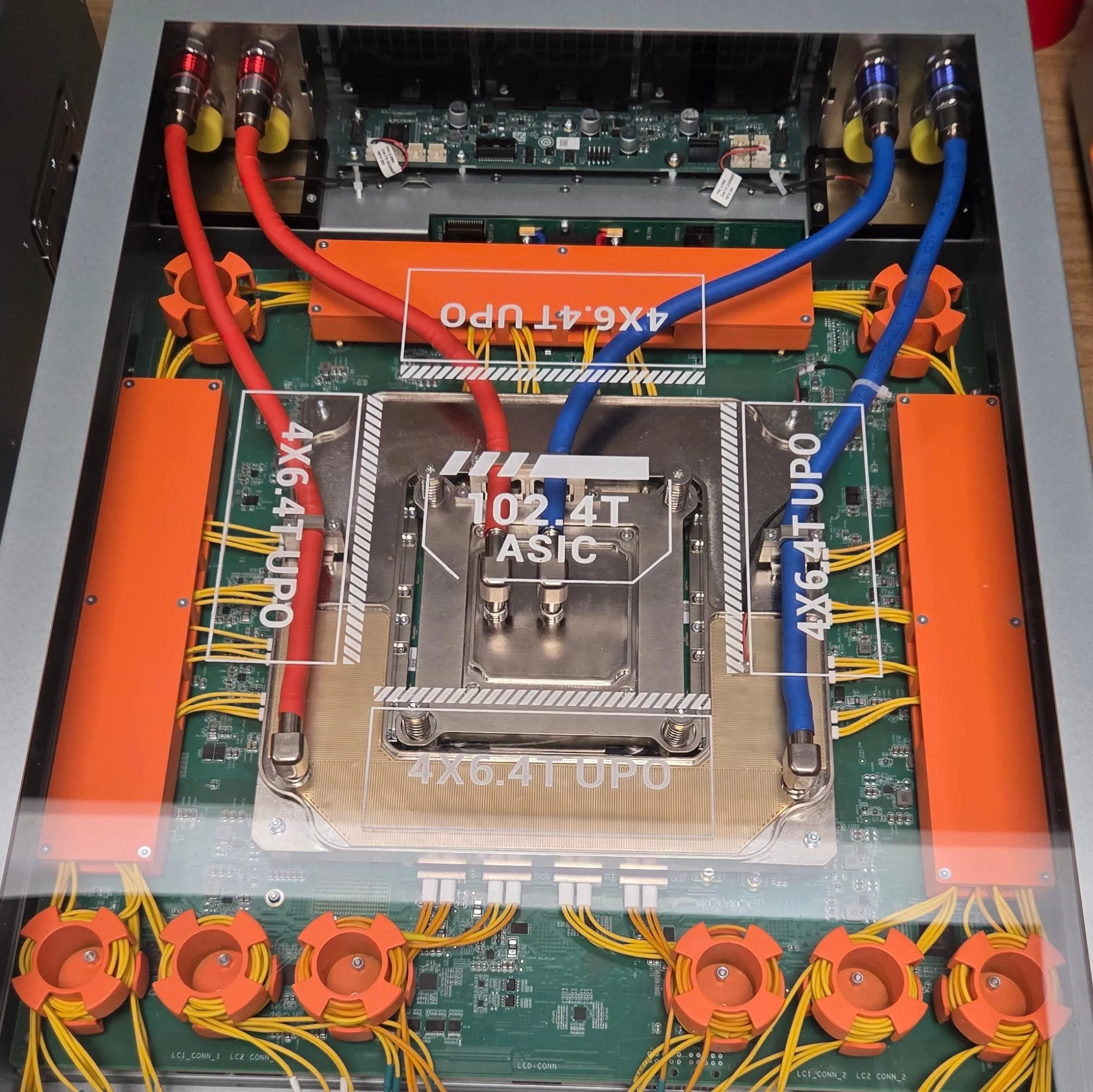

这不是抬杠。前几天云栖大会现场，阿里云展出了一台 102.4T 的 UPO 交换机。这台机器最特殊的不是容量数字，而是光引擎和交换 ASIC 之间的连接形态：不是前面板可插拔，不是 PCB 上的 NPO，也不是合封的 CPO，而是一种叫 IPO（InterPoser Optics，不是股票那个 IPO） 的中间形态——高速信号从芯片封装基板上层直接出到一个高密 interposer 连接器，光电器件部署在 interposer 上， 光引擎和 ASIC 之间是可拆的。

几乎同一周，大洋彼岸的 Open CPX MSA 发布了 CPO 解耦标准规范 OpenCPX Specification v1.0，里面 Type-1 架构的设计思路和 IPO 高度重合。一边是标准文档刚刚落地，一边是实物已经摆在展台上通电演示——这两件事撞在同一个星期里，不是巧合，是行业对同一个问题的回答开始收敛了。

这篇文章想说清楚三件事：

1. 电通道这笔账到底该怎么算，为什么”跳过 BGA”比”贴着 die”更重要；
2. 阿里云网络团队搞的 IPO 这个形态新在哪，难在哪，以及它凭什么不是 PPT；
3. UPO、OpenCPX 这两个标准放在一起看，说明了什么。

2. 电通道这笔账：224G 到底难在哪

要看懂 IPO，得先把主芯片到光引擎之间那段高速电通道的账算清楚。

传统可插拔方案里，高速信号从交换 ASIC 的 die 出发，要走完这么一条路：

die → 封装基板(substrate) → BGA 球阵 → 主板 PCB 走线 → 板级连接器 → 模块侧接口 → 模块内部 PCB → 光电芯片

这条路在 112G/lane 时代还能靠优化勉强做出来；到 224G/lane，难度不是线性上升，是台阶式上升。原因不神秘，回到物理：

第一，损耗随频率恶化。 导体损耗随频率按 √f 增长（趋肤效应），介质损耗随 f 线性增长。224G/lane 是 112GBaud PAM4，Nyquist 频率 56GHz——同一块板子、同一段走线，在这个频点的插损比你熟悉的 28GHz 高出一大截。

第二，PAM4 把裕量又砍了一刀。 同样的总摆幅下，单个眼的垂直裕量被压缩到约 1/3，因此 PAM4 对噪声、抖动、线性度和通道损耗明显更加敏感。

第三，每个过渡点都是阻抗不连续。 via、连接器、BGA 球、金手指，每一个都是反射源。速率低了反射可以被均衡器吃掉，速率高了这些反射会叠加、谐振，均衡器的抽头数和功耗跟着涨。

把这三条合起来，结论就是： 224G 时代，电通道预算里最贵的不是”长度”这个笼统概念，而是”过渡点数量 × 每个过渡点的反射与损耗”。铜缆为什么在 224G 时代有效距离被压到 1 米量级？同样的账。

这时候你就能理解，为什么整个行业都在往”光引擎离芯片更近”的方向挤——本质上大家都是在给这段电通道做减法。但做减法有两种思路：

• 思路 A：把光引擎一路搬到 die 旁边，然后焊死。 这是 CPO。电通道最短，性能上限最高，代价是光电深度耦合，下面第三节细说。
• 思路 B：把电通道里最烂的几段直接跳过，但保留可拆的机械界面。 这是 IPO / OpenCPX Type-1 这一族。

思路 B 听起来像是折中主义，但你把账算细一点就会发现，它砍掉的恰恰是账本上最贵的那几项。

3. 四种形态，两个维度

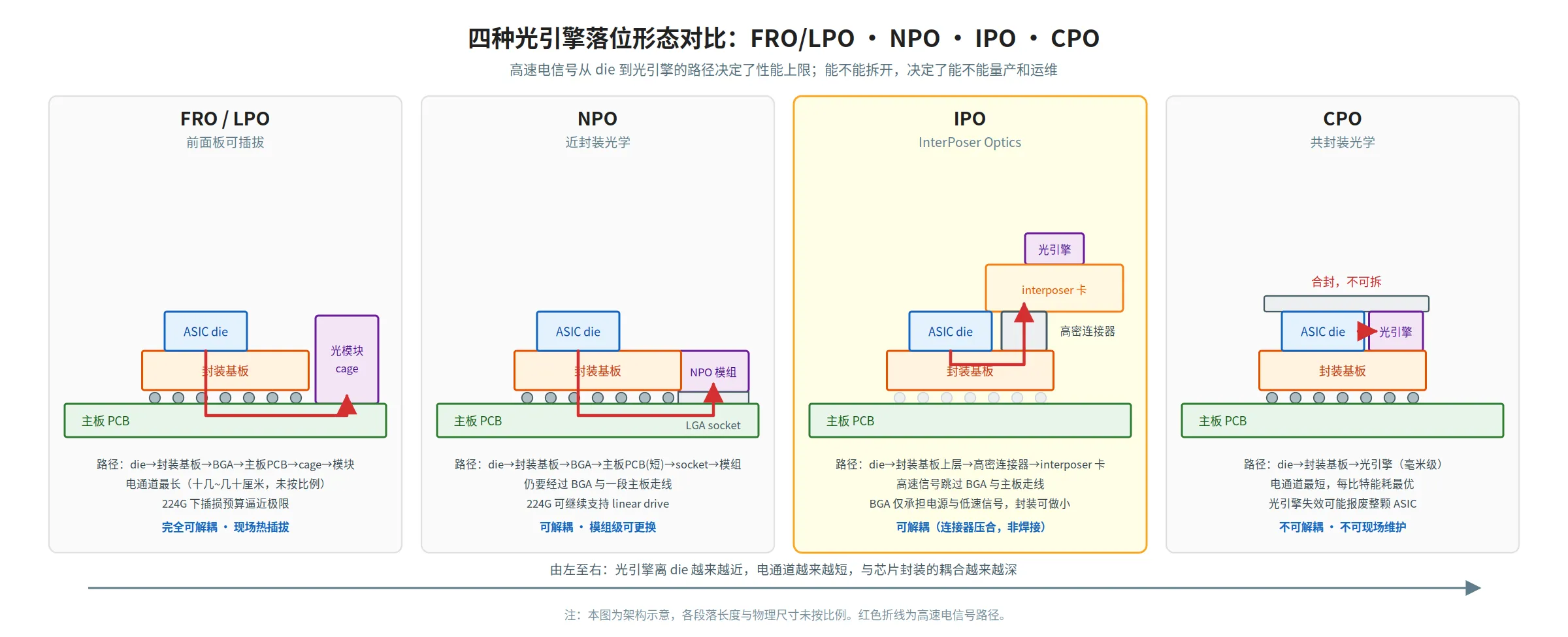

这两年冒出来的高密光引擎形态不少：FRO/LPO（可插拔）、NPO（近封装）、IPO（interposer）、CPO（共封装），还有 Arista 牵头的 XPO 这种把可插拔做到 12.8T 的激进封装。名字看花了眼，但抓住两个维度就都清楚了： 光引擎离主芯片有多近（性能维度），以及光引擎和主芯片能不能拆开（运维与生态维度）。

沿着性能维度从远到近排： FRO/XPO > NPO > IPO > CPO。越近，电通道越短、损耗越小、越容易做 linear drive（去掉 DSP 的线性直驱）、能效越好。

沿着可拆维度排，顺序正好反过来：可插拔现场热插拔；NPO 通过 LGA socket 可拆卸，坏了返厂换模组；IPO 的 interposer 与主芯片不绑死；CPO 合封之后， 不可拆（感谢OpenCPX拯救了大家😄）。

大多数讨论只沿着第一个维度展开，然后得出”CPO 最优”。这是错的，因为你漏算了第二个维度上的账，而那个账在大规模运维里比插损更贵。

3.1. blast radius 才是运维的第一性原理

数据中心运维真正关心的，从来不只是一个器件的 FIT 或平均故障率，而是：这个东西一旦坏了，我到底要换多大的东西。

前面板可插拔模块最简单。一个模块坏了，拔下来换一个，故障域就是一个端口。

NPO 往里走了一步。光引擎离 ASIC 更近，维护动作变复杂了，很多时候需要停机甚至返厂，但至少 optical engine 和主芯片还是两个独立器件。

真正需要警惕的是永久集成型 CPO。

如果 optical engine 被永久键合在 ASIC package 上，那么 PIC、EIC、fiber attach 或其它封装内器件出现不可修复故障之后，维修单位就有可能从“一个光模块”扩大成“一整个 package”，极端情况下甚至是整块交换板。

这才是 CPO 真正需要算的 blast radius。

注意，我这里说的是“永久集成型 CPO”，不是说所有 CPO 都一定如此。

事实上，行业自己已经在主动拆这个故障域：laser 可以通过 ELS/ELSFP 放到封装外面；optical engine 可以通过 socket 做成可拆；fiber attach 也可以继续模块化。OpenCPX Type-1 做的，本质上就是其中一步——仍然把高速接口做到 package substrate，但不再要求 optical engine 和 ASIC 永久绑定。

3.2. 良率是会相乘的

制造端还有另外一笔账：越多高价值器件在最后阶段永久集成，late-stage scrap 的代价就越高。

ASIC、PIC、EIC、封装、光纤耦合，每一层都有自己的良率。如果没有足够充分的 Known Good Die、Known Good Optical Engine 和封装前测试，那么任何一个环节出问题，都可能把前面已经通过测试的昂贵器件一起带走。

从数学上说，多个独立工艺环节的良率确实存在复合效应。

但真实量产当然不会简单到“两个 95% 良率的器件直接封起来，所以最后就是 90%”。

真正的工程问题是：你能在多早的时候把坏件筛出去，以及最后一次不可逆集成发生在什么位置。

这也是解耦架构有吸引力的原因。

如果 optical engine 可以在装到系统之前完成独立测试、老化和筛选，ASIC 也可以作为独立 KGD 测试，那么最后装配阶段即使仍然有损耗，也不会轻易把一个本来合格、而且非常昂贵的 ASIC 一起拖进 scrap bin。

换句话说，CPO 不是没有办法解决良率，而是越深度集成，对测试覆盖率、KGD/KGOE 能力和最终装配良率的要求越苛刻。

这笔钱最终都会体现在系统成本里。

（顺便说，CPO 阵营自己也知道这个问题，所以 Samtec 在 OCP 2025 上展示过 socket 化的 CPX 方案，现在 OpenCPX 把它做成了标准——这其实等于承认了”可拆”是绕不过去的需求。）

4. IPO：它跳过的不只是 PCB，是 BGA

现在可以说回云栖那台机器了。

IPO 的核心思路，是在主芯片 die 附近引入一个高密度 interposer 连接器，光电器件部署在 interposer 上。它和 NPO 的区别不是”摆得更近一点”这种量变，而是电通道结构上的质变。

4.1. 它绕开的不只是 PCB，是 BGA

NPO 的路径是：die → 封装基板 → BGA → 主板 PCB（短）→ LGA socket → 模组。信号还是要从 BGA 出来。

IPO 的路径是：die → 封装基板上层 → 高密 interposer 连接器 → interposer 上的光电器件。 BGA 这一段被整个跳过了。

这带来两个收益，第二个比第一个重要：

第一，少了一个过渡点，少了一段高损耗路径。 BGA 球阵是典型的阻抗不连续结构（球形触点的电感和电容在 50GHz 以上会形成明显反射），封装基板那段又是单位损耗最高的。跳过它们，通道裕量直接改善。

第二，主芯片封装可以做小。 这才是关键。高速 I/O 不再需要从 BGA 逃逸，BGA 就只承担电源和低速信号，球数大幅下降，封装基板面积和层数都能压下来。封装小了，基板内走线也短了，损耗进一步下降。

这是一个正反馈，不是一次性的省损耗。 你省下来的不只是几个 dB，是主芯片封装的设计自由度。

做过大芯片封装的都知道，102.4T 级别的交换芯片，封装基板的逃逸布线（escape routing）本身就是设计瓶颈之一：几千个高速球要在基板上找路出来，球数、层数、面积、损耗互相咬。IPO 把这个死结从侧面解开了。

4.2. 真正值得看的，不是“比 CPO 多一个可拆”，而是 package-level I/O 也可以可拆

这里需要把一个概念讲准确。

可拆并不是 IPO 对 CPO 的专属优势，因为 CPO 本身也完全可以做成 socketed。

真正值得看的，是云栖这台机器选择了一种非常明确的工程路径：

高速信号已经不再经过传统主板长距离逃逸，而是直接从 package substrate 这一层出来；但 optical engine 又没有和 ASIC 永久绑定，而是通过高密连接器保持机械解耦。

这样做的结果是：

• optical engine 可以在系统集成之前单独测试和筛选；
• optical engine 出问题时，不一定需要连 ASIC 一起报废；
• ASIC 和 optical engine 可以保持相对独立的迭代节奏；
• 理论上也给多供应商 optical engine 留出了空间。

所以我更愿意把 IPO 看成一种 socketed、package-level optical I/O 实现，而不是非要把它定义成“介于 NPO 和 CPO 之间的第四种物种”。

从这个角度看，它和 OpenCPX Type-1 的亲缘关系反而更清楚：

大家都接受一个前提——高速 SerDes 应该尽量在 package 这一层完成 escape；真正还在争论的，是这个接口之后到底应该永久集成，还是继续保留可维护边界。

4.3. 同一个 package-level I/O 思路，也能出铜

当高速 I/O 已经能够从 package substrate 的 top-side 直接引出来之后，后面接的并不一定非得是光。

接 optical engine，可以做成这篇文章讨论的 IPO / socketed optical engine；接高速铜缆，则可以形成 CPC（Co-Packaged Copper）或者类似的 top-side copper attach 架构。

它们真正共用的，是前半段：

die → package substrate → top-side high-speed interface

到这里为止，高速信号不再需要先穿过传统 BGA，再在主板上跑一段长 PCB。

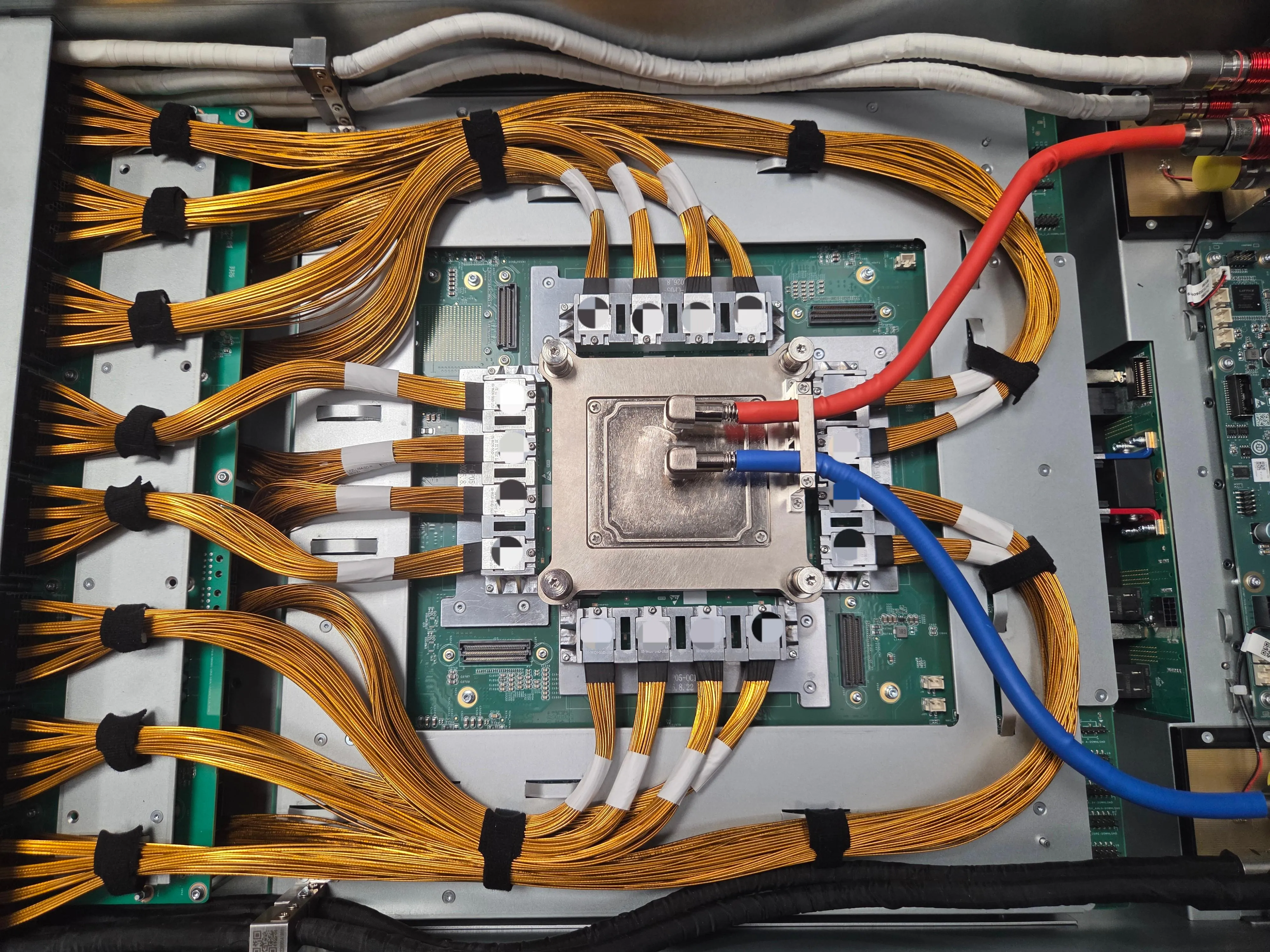

现场同时展出的铜缆直连机器，更值得关注的地方也正在这里：这套 package-level high-speed I/O 平台并不天然绑定光。

光和铜真正的分界，还是 reach。

短距离、柜内、超节点内部，铜的成本和功耗依然极具吸引力；距离一旦继续拉长，插损预算会迅速把系统推向光。

所以更准确的图景不是“光替代铜”，而是：

近距离尽可能用铜，距离上去之后切光，而两者未来可能共享越来越多 package-level I/O 技术。

真正的图景不是光替代铜，而是按 reach 分层：柜内铜，跨柜光，底下共用同一个 interposer 平台。 这个平台的价值恰恰在于它不押注介质。

4.4. 难点全在连接器上

讲完好处，讲代价。IPO 最大的难点，目前看就在高密连接器的可靠性上。

一旦速率到 224G、密度到几百个触点，连接器就不再是”普通结构件”，而变成了整个系统的关键高速器件。

这句话需要展开，因为它涉及五个互相耦合的物理问题：

接触稳定性。 接触电阻本身不大（几十 mΩ 量级），但接触界面的电感和电容在 56GHz 上会形成可观的反射。更麻烦的是它不稳定：压力变化 → 实际接触面积变化 → 阻抗漂移。你的通道仿真做得再漂亮，压力窗口没守住，裕量就是浮动的。

装配公差累积。 一块盖板上压几十个模组，每个模组的厚度公差、PCB 平整度、socket 高度公差会叠加起来。LGA 类 socket 对安装压力是敏感的：压力不够接触不良，压力过大压坏 die 或 socket。这不是”拧紧就行”的活，是要算公差链的。工程上的解法是组合盖板——用弹性垫吸收系统公差，用弹簧螺钉持续施压，用背部结构件互锁防板弯，把平整度压到 0.05mm 量级。

热循环。 芯片、连接器、模组三层材料的 CTE（热膨胀系数）不一样。每一次温度循环，界面都在经历微小的相对位移。数据中心不是恒温实验室，它有冷启动、有负载波动、有风扇调速。

机械应力与微动磨损。 上面那个微小相对位移，会导致接触面的氧化膜被破坏又再生，产生接触电阻噪声——这就是 fretting corrosion。它在振动环境下会显著加速。

长期可靠性。 材料的蠕变会让预紧力随时间衰减。你今天测合格的压力，三年后可能已经掉出窗口了。

UPO 标准里那几条机械设计，本质上都在回答同一个问题： 怎么把一个微米级对位、需要恒定压力的机械界面，做成可批量装配、可现场维护的东西。 具体手段包括：XY 方向增加定位 PIN 保证对位精度；Z 方向用独立压块配合背板，让每个模组独立受压，而不是共用一块大盖板把公差串成一条链；连接器到 PCB 和模组之间无焊接，既减少污染环节也保留了可拆性；光纤侧用 Detachable FAU（可插拔光纤阵列），把最难维护的那一段也变成可换件。

5. OpenCPX：标准刚刚追上这个思路

就在云栖之前几天，Open CPX MSA 发布了 OpenCPX Specification v1.0。这个组织今年 3 月才由 Ciena、Coherent、Marvell、Molex、Samtec、TeraHop 六家发起，半年就把第一版规范交了出来，速度不慢。

规范里最值得看的是 Type-1 架构。我翻了原文，几个关键点：

• Type-1 把高速（RF）socket 和管理供电（MP）socket 拆成两个独立 socket，允许装在不同的平面上——原文给的例子就是 RF socket 焊在 ASIC 的 package substrate 上，MP socket 焊在主板上。高速信号从封装基板层面直接出来，这不就是 IPO 的思路吗？
• OpenCPX 定义 6.4T / 7.2T 两档 connectivity，面向 200G/lane 电接口；
• 同一个 socket 既接光模块也接铜缆——又是”介质无关”。

你看， 独立厂商们用标准语言写出来的东西，和云栖展台上那台实物机器，指向的是同一个架构判断：高速界面从封装基板上层引出、光引擎通过标准化 socket 可拆接入、光和铜共用同一个平台。

这个收敛本身就是信息。它说明”可拆的高性能光互连”不是某一家的私有花活，而是产业链上下游（连接器厂、光模块厂、芯片厂）都愿意下注的方向。

而时间线更有意思： OpenCPX 作为标准文档刚刚发布，基于同类思路的实物已经在云栖展出了。 标准定义的是行业的最小公约数，能把实物跑在标准前面，说明这台机器不是照着文档攒的 demo，而是文档反过来追上了工程实践。对做标准的人来说，这是最舒服的位置——你不用说服别人”这在理论上可行”，你只需要指着展台说”它在跑”。

当然，我也要把话说全：IPO 实物和 OpenCPX Type-1 是”思路高度重合”，不等于”符合 OpenCPX 规范”。展出的机器用的是阿里云牵头的 UPO 体系，两个标准的接口定义、公差和测试方法是否互通，要等文本细节对齐之后才知道。现阶段可以下的判断只有一个： 解耦这条路，东西方走到了同一个路口。

6. UPO：不押注形态，押注接口

那 UPO 是什么？和 IPO、OpenCPX 又是什么关系？

UPO（Ultra Performance Optics，超高性能光模块）是阿里云联合腾讯牵头、在 ODCC（开放数据中心委员会）制定的标准，V1.0 已在 2026 年 8 月正式发布。它管的不是”光引擎摆在哪”这一个形态问题，而是一整套接口：

• 性能：单通道 224G，单模组 6.4T/7.2T，并预留了向 448G/lane、12.8T/14.4T 演进的能力；连接器本体（UPO XD）的测试数据显示向 448G 平滑演进可行；
• 灵活性：三种产品类型覆盖最高密度、均衡设计、集成光源等场景；四种与主芯片的集成方式——On-PCB、On-Substrate、Over-Substrate、On-CoWoP。注意这个列表：从传统 PCB 到封装基板上，UPO 把 NPO 和 IPO 类的近芯片形态都收进了同一套接口定义， 它不押注形态，押注的是”无论形态怎么变，模组接口不变”；
• 可靠性与可维护性：第 4.4 节讲的那些机械设计（定位 PIN、独立压块、无焊接、Detachable FAU）都写进了标准。

云栖展出的 6.4T UPO 光模块，就是按这套标准、用阿里自研硅光芯片实现的。

为什么我特别看重”把可靠性写进标准”这件事？因为高速互连行业的历史反复证明： 性能指标大家都会卷，最后拉开差距的是公差链、压力窗口、热循环寿命这些没人愿意在发布会上讲的脏活。 把它们标准化，等于把”某个工程师的手艺”变成”全行业的地板”。

生态名单也值得一提：UPO 的参与方覆盖了阿里、腾讯、快手、美团等云厂商，锐捷、华为、华三、中兴等设备商，以及 TE、Samtec、Molex、立讯、安费诺这些连接器大厂。连接器三巨头同时出现在名单里，说明第 4.4 节那个”关键高速器件”的判断，产业界是认账的。

7. 这条链是一层层做出来的

我为什么愿意相信云栖这台 IPO 交换机不是 PPT？因为链条是连续的。

阿里公开的自研硅光芯片覆盖 400G、800G、1.6T 三档，已经批量部署。往下走是 3.2T NPO 模块：22.5mm × 35.1mm 的尺寸里塞进 3.2Tb/s，用两颗 16 通道收发一体硅光芯片，配线性直驱的 Driver/TIA，2D flip-chip 封装，走 OIF 标准的 LGA socket，光源用 OIF ELSFP 外置。模块级典型 TDECQ 1.9dB，接收端在 1E-6 误码率下所有通道灵敏度优于 -5dBm，典型功耗约 20W。

再往下是整机：四颗 25.6T 国产交换芯片，配 32 个 3.2T NPO 模组和 32 个 ELSFP 外置光源，内部做 Shuffle 组网，对外呈现 256 × 400G DR4（500m）的标准形态——用户运维习惯不用改。整机 TP2 光眼图 TDECQ 2.3dB，已通过跌落、振动等可靠性测试，具备批量部署条件。

然后才是 6.4T UPO 标准（ODCC V1.0 发布），和云栖这台 IPO 交换机。

从芯片，到模块，到整机，到标准，到新形态——每一层都有可验证的东西交出来。 这比任何”我们领先”的表述都有说服力。

顺带说一句，模块级 TDECQ 1.9dB 和整机 TP2 的 2.3dB 这两个数字对不上，不是数据打架：前者是模块出厂测试点，后者是整机上的实际测试点，中间多了连接器和系统级的一切。 能把这两个数都公开出来，本身就说明测试是认真做的。 全部放在一起看，也说明这支队伍在 光互联上的积累不是从这台机器才开始的。

8. 最后说点工程上的事

跳出这台交换机，我想说一个更大的判断。

过去十年，高速互连的演进叙事基本是”更快”：10G、25G、56G、112G、224G。但 224G 之后，行业的主要矛盾变了—— 不再是单点速率做不做得出来，而是做出来之后，系统层面的可维护性、良率、供应链和演进节奏还撑不撑得住。 IPO 跳过 BGA、OpenCPX 拆分 RF/MP socket、UPO 把公差链写进标准，这三件事表面上分属三个组织、两个半球，回答的却是同一个问题。

这里面有一种我很认可的做事方式： 不赌单一形态，把接口做开放，把可靠性做扎实，然后让时间和量产去投票。 押注 CPO 的厂商赌的是”焊死之后所有问题都能在封装内解决”；押注解耦的厂商赌的是”激光器的失效率不会一夜之间归零，运维的账永远要算”。我站后者，因为后者的假设更弱——它不需要物理学进步，只需要工程学不退步。

对做基础设施的工程师来说，这里面还有一层职业上的启发： 下一代互连的竞争，一半在 SerDes 和 PIC 里，另一半在连接器的公差链里。 前者出论文，后者出可靠性。愿意蹲下来算公差、做热循环、抠 0.05mm 平整度的团队，最后拿走的是批量部署。

---
